Infrarot Laserdiode (Power-Laser)

Wellenlänge:  980 nm
Betriebsarten:  Dauerstrich (cw) und Pulsbetrieb
Laser-Ausgangsleistung:   bis 7,5 W cw
Frequenzbereich im Pulsbetrieb: 1 Hz – 300 Hz
Einstellbereich Pulslänge:  1 ms – 1 s
Laserdiode für rotes Licht (Softlaser)
Wellenlänge:  660 nm
Betriebsarten:  Dauerstrich (cw) und Pulsbetrieb
Laser-Ausgangsleistung:   bis 100 mW cw
Frequenzbereich im Pulsbetrieb: 1 Hz – 300 Hz
Einstellbereich Pulslänge:  1 ms – 1 s

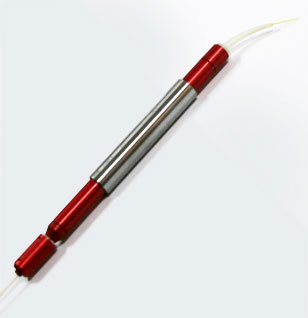

Lichtleiterfaser
Anschlussstecker:  F-SMA 905 (3,16 mm Ferrule) aus Edelstahl
Faser Kerndurchmesser: ≥ 200 um
Divergenz des Ausgangsstrahles  NA=0.22 +/- 0.2 (eingeschlossener
Kegelwinkel: 25°)
Fasermaterial: Quarzglas mit flouridierter Randschicht
Schutzmantel: Polyimid-Coating, Silikonschlauch
Temperaturbeständigkeit:  0 °C – 135 °C (autoklavierbar)

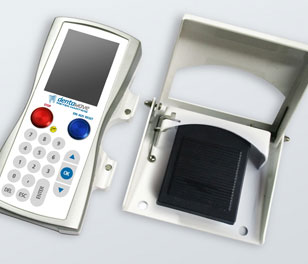

Elektrische und mechanische
Daten Hauptgerät
Gewicht:  0,95 kg
Abmessungen (LxBxH):  21 cm x 12cm x 8 cm
Stromversorgung über
eigenen Akku:
Li-Ion Batterien,
3 Stück je 3,6 V / 1,5 Ah
Leistungsaufnahme:  1 W Leerlauf (Laser-Diode aus)
20 W bei voller Laserleistung
Elektrische und mechanische
Daten Ladegerät
Gewicht: 0,25 kg
Abmessungen (LxBxH):  15 cm x 10 cm x 5 cm
Netzspannung: 100 – 240 V AC, 50 – 60 Hz
Bemessungstrom netzseitig:  1 A
Ausgangsspannung:  5,7 V +/- 0,2 V DC
Ausgangsstrom:  0 – 4 A
Leistungsaufnahme: 0,6 W im Bereitschaftsbetrieb
28 W im Ladebetrieb
Merkmale des Fußschalters
- Kabelloser Betrieb über Funksteuerung
- Stromversorgung über eigenen Akku
- Gemeinsame Aufladung mit Hauptgerät möglich
- Aufklappbarer Trittschutz
Frequenzbereich:   2,45 GHz
Sendeleistung: 2,4 mW
Übertragungsprotokoll:  IEEE 802.15.4
